产品概述

S13-M.RL系列立体三角卷铁芯油浸式变压器不同于传统的平面叠片式铁心变压器。铁心是由单框片立体三角形布置的三相柱轭组成。每个柱体由优质冷轧硅钢薄带连续卷制带宽经数控开料机作直线或曲线剪切。带料在铁心卷绕机上卷绕组成圆形或折边圆弧框片后经充氮退火处理以消除加工应力，晶格重新取向，提高导磁率，改善电磁性能；高低压线圈使用专用绕线机，直接在铁心柱纸筒上绕制，整体结构坚实紧凑，器身采用上下铁轭绝缘和层压木拉螺杆拉紧线圈，使之稳固牢靠，能承受突发短路时的冲击力。提高了电压质量和供电的可靠性，是有利于环保的绿色节能设备，为城乡电网改造工程中推广使用的新产品。

结构特点

◆ 铁心材质性能不低于30ZH110冷轧硅钢片；三相三柱立体对称结构有最平衡的磁路；每组(卷)心片由薄钢带在专用铁心卷绕机上卷制，压力均匀紧实；铁心框片经真空退火处理，消除应力，提高电磁性能；铁心表面涂环氧树脂漆，防潮、固化。

◆ 绕组采用无氧铜材质的纸包扁铜线或QQ-2缩醛漆包圆通线；低压采用双层、四层或新螺旋式、箔绕；高压为多层圆筒式，油道为瓦楞式或帘式结构，层间绝缘为双面点胶纸；低压及高压表面均加绕环氧树脂半干性玻璃丝纤维带，增加机械性。

◆ 器身、引线采用绝缘板制作上下铁轭绝缘；层压木制作平衡垫块；层压纸板制作引线支架；所有紧固件均为有效锁紧的放松螺母。

◆ 油箱采用三角形结构的全密封波纹油箱，三相均布置波纹片以保证有效散热及补偿随油温变化的膨胀体积；箱盖上装有带压力释放阀的油位计便于加油及观察油面高度，及变压器内部突发故障时压力释放阀安全保护。

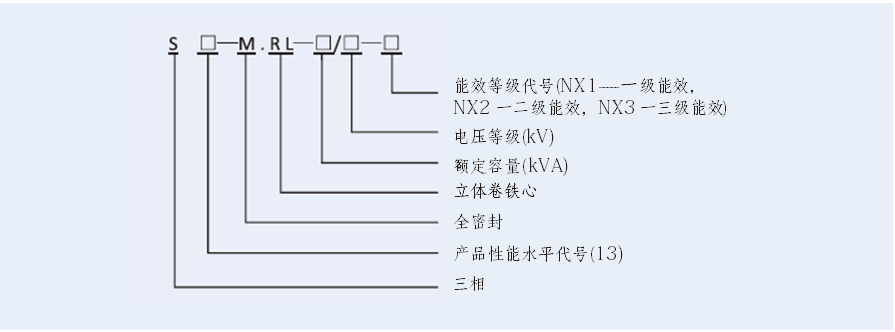

型号及含义

S13-M.RL系列立体三角卷铁芯变压器性能参数
