产品概述

该系列环氧树脂浇注干式变压器材料优质、配方科学,采用生产、检测设备严格按工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不同配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

执行标准

◆ IEC60076-11.2004 干式电力变压器

◆ GB1094.1-2013 电力变压器

◆ GB1094.11-2007 干式电力变压器

◆ GB/T10228-2008 干式电力变压器技术参数和要求

◆ JB/T1008-2004 6kV~ 500kV级电力变压器声级

产品特点

◆ 安全，防火，无污染，可直接运用于负荷中心。

◆ 采用瑞士T+M技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长。

◆ 低损耗、低噪音，节能效果明显，免维护。

◆ 散热性能好，过负载能力强，强迫风冷时可提高容量运行。

◆ 防潮性能好，适应高湿度和其它恶劣环境中运行。

◆ 可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置。

◆ 体积小，重量轻，占地空间少，安装费用低。

结构特点

◆ 高压绕组导体采用高导电率的无氧铜箔，匝间采用F级绝缘材料,绕组内外均采用进口玻璃丝网格板作骨架。铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出用氩弧焊自动焊接，分段绕制而成，然后装入模具中，在真空下带填料的树脂浇注成型。

◆ 低压绕组采用与高压绕组高度相同的铜箔，连同F级匝间绝缘在低压箔绕机上绕制。绕制时绕组引出线用铜排经氩弧焊自动焊接后引出，绕组中间放入成型撑条形成气道，端部用树脂灌封，固化成型。

◆ 铁心采用晶粒取向冷轧硅钢片，45度全斜接缝及铁轭无穿孔结构，以保证较低的空载损耗。铁心夹紧采用国内独步的预应力，透气方钢夹件结构，心柱采用绝缘带绑扎，上下夹件采用内拉板结构，铁心表面采用特殊树脂密封工艺，因此增加了结构强度和夹持力，同时也降低了噪音。

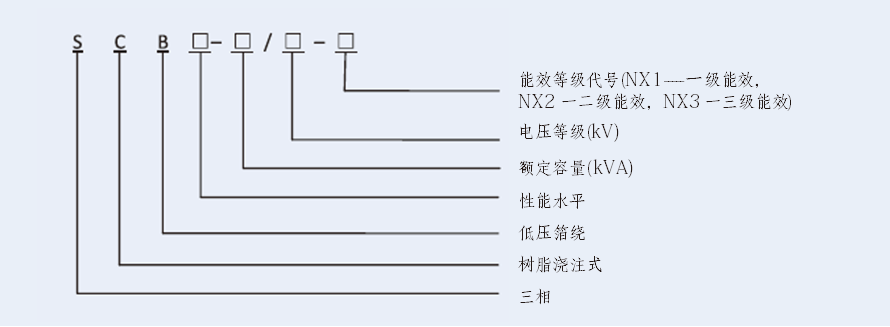

型号及含义

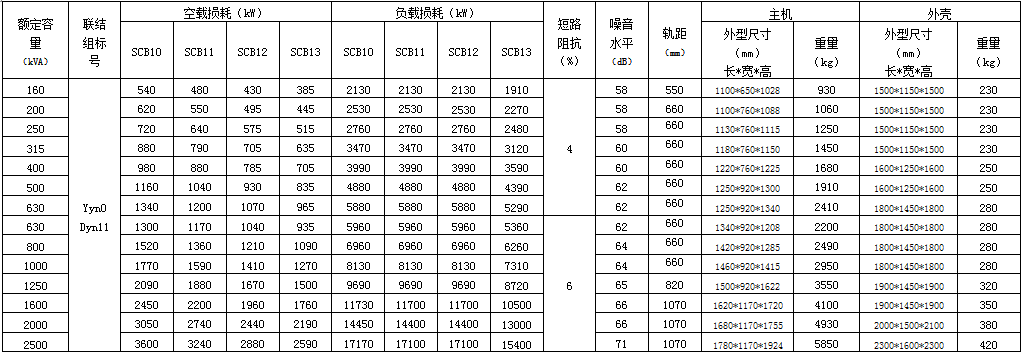

SCB11系列干式变压器技术参数和外形尺寸
