产品概述

S13系列油浸式变压器具有低损耗、低噪音、效率高等优点，良好的节能效果并减少污染，全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

使用条件

◆ 环境温度上限：+40℃

◆ 环境温度下限：-25℃

◆ 海拔高度：<1000m

◆ 月平均相对湿度上限：90% ( 20℃ )

◆ 安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。

执行标准

 GB 1094 电力变压器

GB/T15164 油浸式电力变压器负载导则

GB/T6451 三相油浸式电力变压器技术参数和要求

GB 2536 变压器油

GB 311.1 高压输配电设备的绝缘试验

JB/T501 电力变压器试验导则

GB 10237 电力变压器绝缘水平和绝缘试压外绝缘的空气间隙

DL/T572 变压器运行规程

上述标准以新发布的为准;设备的其他要求应以相应的新的国家或行业标准为准。

产品特点

◆ 变压器铁芯采用优质晶粒取向冷轧硅钢片，多级阶梯型，三接缝或五接缝，全斜无绑扎结构，空载损耗低、噪音小。

◆ 高低压绕组均采用优质无氧铜线绕制，低压绕组容量500kVA及以下采用双层圆筒式结构，容量630kVA及以上采用箔绕结构，高压绕组多层圆筒式结构。具有足够的电气强度、机械强度和散热能力。

◆ 变压器联结组别采用Dyn11，减少谐波对电网的影响，改善供电质量。

◆ 变压器为全密封结构，延长使用寿命，免吊芯免维护。

◆ 实测噪音值低于标准。本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的卸零部件，进行验收项目试验，合格后即可投入使用。

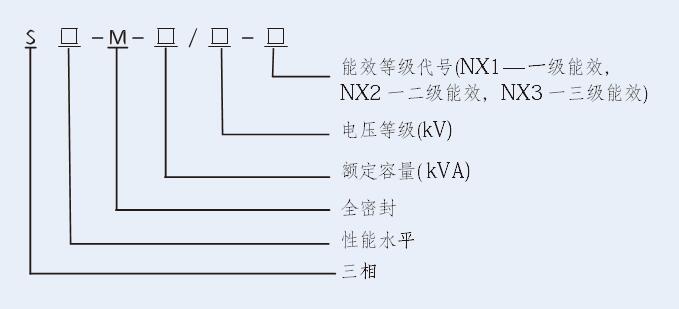

型号及含义

S13型低损耗变压器技术参数及外形尺寸
