概述

HXGN17-12高压环网开关柜是三相交流50Hz、额定电压3.6～12kV交流高压成套电器装置。它采用具有静触头绝缘罩的交流高压负荷开关、交流高压负荷开关－熔断器组合电器作为主开关，主要用于三相交流环网、终端配电网和工业用电设备，起接受、分配电能和保护等作用。广泛应用于城市电网建设和农网改造工程、工矿企业和公共设施等。

主要特点

◆ 开关柜为金属封闭箱式结构，柜体骨架 KS(8MF) 型材加工而成，柜体全部采用组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸；

◆ 主开关采用了具有静触头绝缘罩的负荷开关和负荷开关－熔断器组合电器，本环网柜分为母线室、开关室和仪表室，省去了相关隔板和断口插板，可防止柜内弧光短路事故，确保检修和更换熔断器的工作人员的人身安全；

◆ 主开关可根据用户要求选用压气式负荷开关或真空负荷开关及其熔断器的组合电器，而开关柜外形尺寸可基本保持不变；

◆ FN12-12型负荷开关为压气式灭弧结构，额定开断电流次数高于100次，最大开断电流达1800A，灭弧性能稳定可靠；

◆ 真空负荷开关机械寿命次数达到 10000 次，使用寿命长、性能优良，是电力系统推广的产品；

◆ 操作机构可手动和电动，便于实现电力系统的“三遥”要求；

◆ 具有完善的防止电气误操作装置，满足“五防”要求。

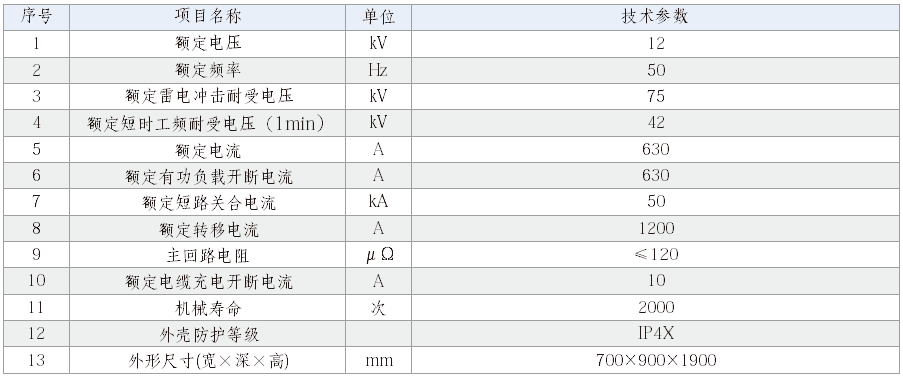

主要技术参数
