概述

XGN2-12箱型固定式金属封闭开关设备适用于三相交流50Hz、额定电压为3.6～12kV的单母线、单母线带旁路和双母线系统中作为接受和分配电能之用，主要适用于发电厂、变电站、工矿企业及高层建筑的变配电中心等场所，本开关柜的主开关采用ZN28-12或VS1-12真空断路器。

本开关柜符合IEC60298、GB3906、DL404等标准，具备完善的“五防”功能，整柜的安全度较高。

主要特点

◆ 柜体采用角钢焊接，也可采用型钢栓接，外敷钢板结构；

◆ 柜体由母线室、断路器室、继电器室和电缆室四个独立的隔室组成，各室之间由金属封板隔开；

◆ 断路器固定安装在设有压力释放通道的断路器隔室内，操作机构安装于柜外前左位置，二者之间用水平轴、拉杆等连接；

◆ 断路器、上、下隔离开关、前后门之间采用JSXGN型箱式柜专用机械锁机构与机械程序锁并用的联锁方式，满足开关柜的“五防”要求；

◆ 进出线方式可从柜顶架空进出线，也可从柜底电缆进出线；

◆ 开关柜为双面维护，不靠墙安装，在断路器室和电缆室均安装有照明灯；

◆ 前门的下方有与柜宽方向平行的接地铜排，以使每柜安全可靠地接地；

◆ 可采用常规控制保护和微机保护两种方案，使开关柜的设计达到了典型化和模块化，使开关柜运行更可靠，并实现无人值守。

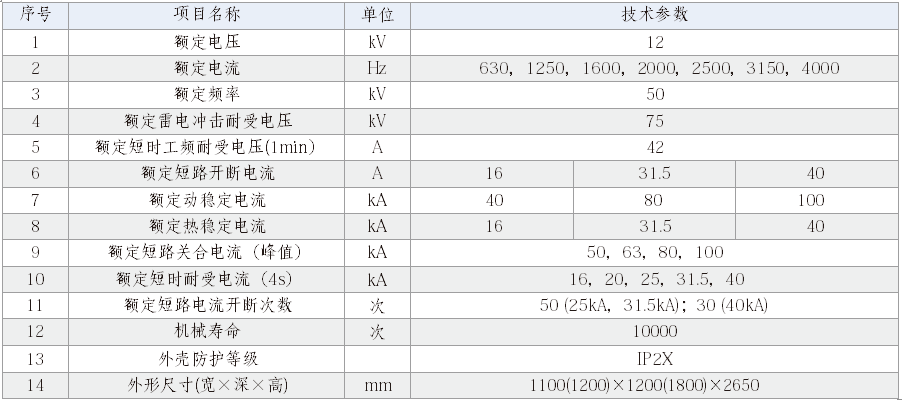

主要技术参数
