适用范围

ZW8-12系列户外高压真空断路器是三相交流50Hz，额定电压12kV的户外高压开关设备，主要用于城网、农网、变电站及工矿企业的配电系统中，作为分、合负荷电流，过载电流及短路电流之用，由于真空断路器的特殊性能，尤期适用于频繁操作和无油化改过的场所。

结构特点

◆ 外壳采用不锈钢材料或普通钢板喷涂耐紫外线的户外树脂，产品的防腐性能优良；

◆ 外绝缘选用橡胶材料，绝缘可靠，防污秽能力强。内绝缘选用阻燃SMC材料和空气组成复合绝缘，箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求；

◆ 断路器可配置手动操动机构或电动操动机构，手动机构具有手动分、合闸和过流保护功能，电动机构需要独立电源供电，除具有电动储能、电动分、合闸和过流保护功能外，同时还具有手动储能，手动分、合闸功能；

◆ 在断路器侧面加装隔离开磁，形成户外高压真空断路器隔离开关组合电器，增加了可见的隔离断口，并具有可靠的防误操作功能；

◆ 断路器可加装具有防涌流功能的复合控制器，当线路上发生故障时，可以速断；

◆ 断路器可加装杆下遥控装置，在杆下可用遥控器作开关分闸、合闸；

◆  断路器可加装重合闸控制器、分段控制器构成自动重合器、自动分段器，是实现配网自动化的理想设备。

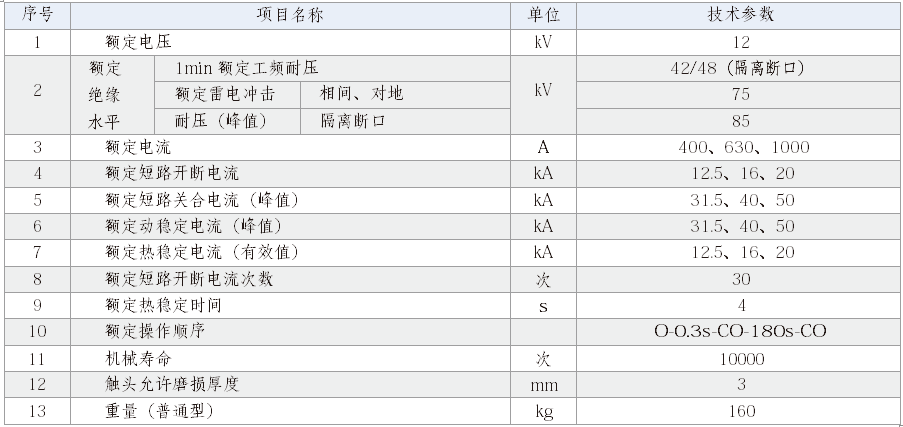

主要技术参数
