产品简介

本产品主要由组合互感器和电表箱两部分组成，组合互感器由两台或三台单相电压互感器和电流互感器组成，用25#变压器油作绝缘介质，一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面，由一只有功电度表和一只无功电度表组成，具有计量精度高、重量轻、安装方便、防窃电等优点。

该系列电能计量箱适用于户外额定电压10kV，额定频率50Hz的三相系统网路上。

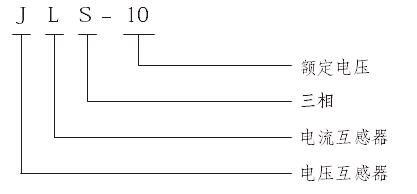

型号含义

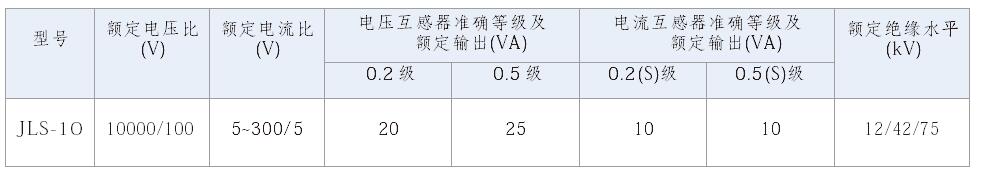

技术参数

• 额定电压：10kV

• 准确等级：0.5和0.2级、0.5S和0.2S级

• 额定变比：电压比3000/100、6000/100、10000/100、35000/100 电流比5~300/5（大电流变比可以定做）

该产品分为单变比和双变比两种类型，双变比接线时，小电流比接AP1、AP2与CP1、CP2；大电流比接AP1、AP3与CP1、CP3。
